TW-GY336固定床微反應評價實驗裝置

教學利器：TW-GY336固定床微反應評價實驗裝置在化工教學中的應用

實驗室內，一組學生正圍在一臺閃爍著信號燈的裝置前，記錄著氣體流量和溫度變化的數據，他們的臉上寫滿了專注與好奇。

固定床反應器作為化工生產中最核心的設備之一，廣泛應用于從石油煉制到精細化工的各個領域。而TW-GY336固定床微反應評價實驗裝置，正是將這一工業級設備“搬”進職業院校實驗室的教學利器。

對于職業院校的學生來說，理論與實踐結合是掌握專業技能的關鍵，而TW-GY336恰恰提供了這樣一個平臺，填補了傳統化工教學中“看得見、摸不著”的空白。

01 裝置原理

固定床反應器本質上是一種填充床反應器，內部裝填有固體催化劑或固體反應物，用于實現氣固相或液固相的多相反應過程。

與流化床和移動床反應器不同，固定床中的固體顆粒保持靜止?fàn)顟B(tài)，而反應流體則持續通過床層進行反應。

這種設計在工業生產中極為常見，例如合成氨、甲醇合成和催化重整等工藝都廣泛使用固定床反應器。它的主要優勢在于返混小、催化劑損耗低且結構相對簡單。

02 設計特點

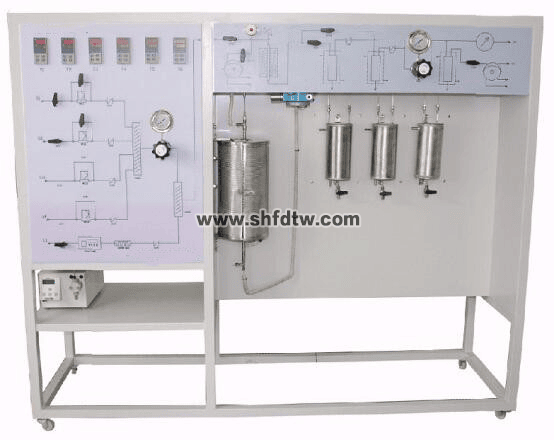

TW-GY336固定床微反應評價裝置采用桌面型設計，結構緊湊，非常適合于職業院校實驗室有限的空間環境。它的設計體現了現代化工設備的精密與高效。

該裝置支持1-6路氣體進樣和1-3路液體進樣，實現了氣路全自動化控制。這種靈活的配置方式使學生能夠模擬多種復雜的工業反應條件。

三段式不銹鋼管式爐是裝置的核心加熱部件，中間恒溫段達160mm，兩端各有80mm的預加熱段。這種設計確保了反應溫度的均勻性和穩定性，爐子垂直安裝且為兩半式，便于打開散熱和反應器安裝。

不銹鋼耐壓反應器是該裝置的另一關鍵組件，它通常長度為550mm，外徑40mm，內徑24mm，采用304不銹鋼材質制造。反應器設計考慮了教學安全與便捷性，兩端使用反絲加正絲和紫銅墊片密封，既保證了耐壓性能（最高可達3MPa），又方便拆裝清潔。

03 核心參數

TW-GY336的技術參數反映了現代化工設備的高標準要求，這些參數不僅是設備性能的體現，也是職業院校教學的重要知識點。

反應溫度控制是微反評價裝置的關鍵指標之一。TW-GY336配備的管式爐支持多達50段的溫度編程控制，控制精度達到0.2%FS。學生可以通過計算機或手動設置，實現復雜溫度曲線的精確控制。

壓力控制能力方面，裝置通過背壓閥實現壓力穩定，最高輸出壓力可達20MPa。這樣的壓力范圍覆蓋了大多數化工反應的教學需求。

流量控制精度直接影響實驗結果的可靠性。氣體質量流量控制器（MFC）量程范圍為0-1000mL/min，液體計量泵采用進口泵芯，耐壓42MPa，量程范圍為0.01-5mL/min。

04 教學應用

在職業院?；I(yè)的實驗教學中，TW-GY336固定床微反應評價裝置有著廣泛而重要的應用價值，它能夠?qū)⒊橄蟮睦碚撝R(shí)轉化為直觀的實踐經驗。

在催化劑評價實驗中，學生可以將自制的催化劑樣品裝填到反應器中，在設定的溫度、壓力和流量條件下，測試其活性和選擇性。通過在線采樣分析，學生能夠直觀地觀察催化劑性能與反應條件的關系。

該裝置同樣適用于反應動力學研究。學生可以通過改變溫度、壓力或原料濃度等單一變量，探究反應速率的變化規律，進而計算反應活化能等動力學參數。

工藝參數優化實驗也是TW-GY336的重要教學應用之一。學生可以設計正交實驗，系統研究不同操作條件對反應結果的影響，培養工程優化思維。

以下表格概括了TW-GY336裝置的主要教學應用方向及其培養的學生能力：

05 安全設計

對于職業院校教學而言，實驗安全永遠是第一位的。TW-GY336固定床微反應評價裝置在設計上充分考慮了教學環境中的安全需求。

裝置配備有過溫保護系統，當熱電偶檢測到溫度超過設定值時，會自動切斷加熱爐的電源，防止溫度失控。這種保護機制對于教學實驗中可能出現的學生操作失誤尤為重要。

電氣系統方面，裝置配置了UPS不間斷供電系統，保證實驗連續性和數據安全存儲的同時，也確保工藝回路在突發斷電情況下的安全。這種設計避免了突然斷電可能導致的設備損壞或安全事故。

此外，裝置管線出口設計有安全泄壓閥，并配置了氣體泄漏探測器，即使微小的氣體泄漏也能被及時發現。對于職業院校教學來說，這些安全設計大大降低了實驗風險，讓教師能夠更專注于指導學生掌握操作技能。

在職業院校的化工實訓室里，像TW-GY336這樣的教學設備正悄然改變著傳統教學模式。學生們?cè)谟H自操作這些“微型工廠”的過程中，眼睛里閃爍著對化工工藝的直觀理解。

當他們調整溫度曲線、監測壓力變化、分析產物組成時，黑板上的化學方程式逐漸變成了指尖可控的工藝參數。這種轉變正是職業教育的核心價值——將抽象理論轉化為實用技能，培養真正符合現代化工行業需求的高素質技術人才。
