TWB-215高壓電工特種作業安全技術實際操作柜建設方案

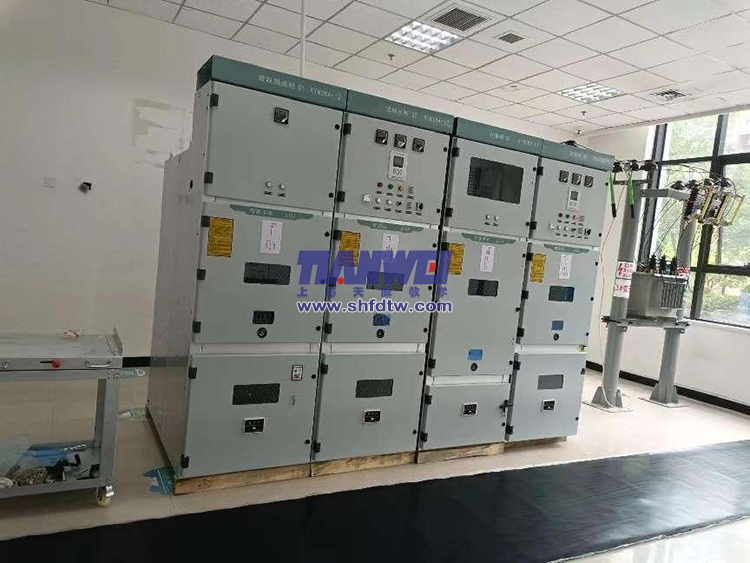

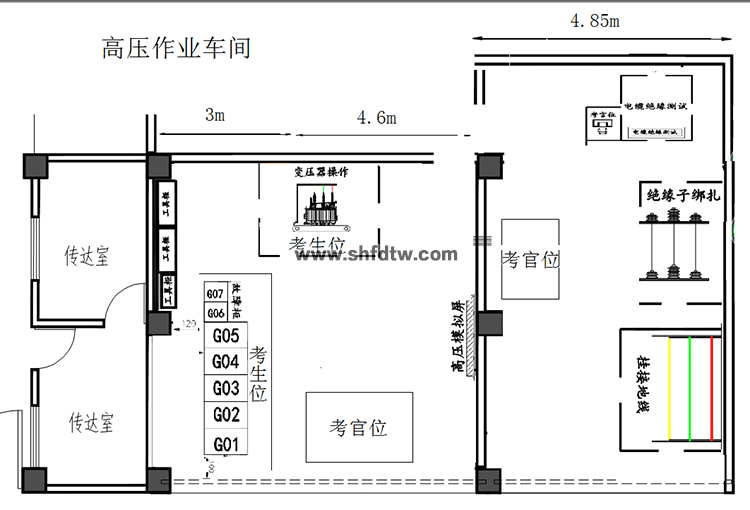

高壓電工作業設備包含：進線柜、出線柜、計量柜、母線柜，單個柜規格尺寸：800X1500X2300mm
戶內金屬鎧裝移開式開關設備，雙面設計，柜體分四個單獨的隔室。外殼防護級為lp4x，各小室和斷路器室門打開時防護等級為lp2x。具有架空進出線電纜進出。
根據《高壓電工作業培訓大綱及考核標準》為依據
高壓作業實操設備（配套柱上變壓器）可實現科目二的操作內容：
（1）10KV高壓開關柜的停（送）電操作（K21）；
（2）10KV高壓成套配電裝置的運行維護（K22）；
（3）10KV柱上變壓器的停（送）電操作（K23）；
（4）10KV高壓配電柜故障判斷及倒閘操作（K24）；
（5）10KV線路掛設保護接地線（K25）；
（6）K26 變壓器絕緣測量（K26）；
（7）K27 電力電纜絕緣測試（K27）；
（8）K28 變壓器分接開關調整（K8）；
（9）K29 導線在絕緣子上綁扎（K29）。
10KV柱上變壓器配電間隔（含變壓器、跌落式熔斷器、隔離開關）
10KV柱上變壓器配電間隔尺寸規格：3500X1100X2300mm
|
柜號：G1 高壓PT母線柜
|
|
序號
|
元件名稱
|
型號規格
|
單位
|
數量
|
備注
|
|
1
|
手車
|
-12/630A
|
只
|
1
|
上海欽盟
|
|
2
|
帶電顯示器
|
DXN
|
只
|
1
|
福一開
|
|
3
|
避雷器
|
HY5WZ-17/45
|
組
|
1
|
福一開
|
|
4
|
熔芯+熔夾
|
XRNP-10/0.5A 帶熔斷器夾
|
只
|
3
|
福一開
|
|
5
|
電壓互感器
|
JDZ10-10 10/0.1
|
只
|
2
|
三愛互感器
|
|
6
|
零序電流互感器
|
LXK-120
|
只
|
1
|
三愛互感器
|
|
7
|
傳感器
|
CG5-10Q/95*140
|
只
|
3
|
福一開
|
|
8
|
觸頭盒
|
CH3-10Q/150
|
只
|
6
|
福一開
|
|
9
|
靜觸頭
|
35*82 630A
|
只
|
6
|
福一開
|
|
10
|
套管
|
TG3-10Q/140*200
|
只
|
3
|
福一開
|
|
11
|
高壓絕緣子
|
ZJ-10Q/85*140
|
只
|
3
|
福一開
|
|
12
|
照明燈
|
CM-1
|
只
|
1
|
福一開
|
|
13
|
加熱板
|
JDR
|
只
|
1
|
福一開
|
|
14
|
凝露控制器
|
NK-M 220V 嵌入式
|
只
|
1
|
福一開
|
|
15
|
柜頂小母線
|
CM2-15
|
只
|
1
|
福一開
|
|
16
|
MJ1接線端子
|
MJ1
|
只
|
1
|
福一開
|
|
柜號：G2 高壓進線柜
|
|
序號
|
元件名稱
|
型號規格
|
單位
|
數量
|
備注
|
|
1
|
真空斷路器
|
XSLVS1-12/630-25 手車式
|
只
|
1
|
上聯電氣
|
|
2
|
電流互感器
|
LZZBJ9-10 口/5 0.5
|
臺
|
3
|
三愛互感器
|
|
3
|
帶電顯示器
|
DXN
|
只
|
1
|
福一開
|
|
4
|
避雷器
|
HY5WZ-17/45
|
組
|
1
|
福一開
|
|
5
|
微機保護裝置
|
XSL-680
|
臺
|
1
|
上聯電氣
|
|
6
|
電磁鎖
|
DSN-BMY
|
只
|
1
|
福一開
|
|
7
|
傳感器
|
CG5-10Q/95*140
|
只
|
3
|
福一開
|
|
8
|
觸頭盒
|
CH3-10Q/150
|
只
|
6
|
福一開
|
|
9
|
靜觸頭
|
35*82 630A
|
只
|
6
|
福一開
|
|
10
|
套管
|
TG3-10Q/140*200
|
只
|
3
|
福一開
|
|
11
|
高壓絕緣子
|
ZJ-10Q/85*140
|
只
|
3
|
福一開
|
|
12
|
照明燈
|
CM-1
|
只
|
1
|
福一開
|
|
13
|
凝露控制器
|
NK-M 220V 嵌入式
|
只
|
1
|
福一開
|
|
14
|
加熱板
|
JDR
|
只
|
1
|
福一開
|
|
15
|
柜頂小母線
|
CM2-15
|
只
|
1
|
福一開
|
|
16
|
MJ1接線端子
|
MJ1
|
只
|
1
|
福一開
|
|
柜號：G3 高壓計量柜
|
|
序號
|
元件名稱
|
型號規格
|
單位
|
數量
|
備注
|
|
1
|
計量手車
|
JLC-12/630A
|
只
|
1
|
上聯電氣
|
|
2
|
電流互感器
|
LZZBJ9-10 0.5S
|
臺
|
2
|
三愛互感器
|
|
3
|
熔芯+熔夾
|
XRNP-10/0.5A 帶熔斷器夾
|
只
|
3
|
福一開
|
|
4
|
電壓互感器
|
JDZ10-10 10/0.1
|
只
|
2
|
三愛互感器
|
|
5
|
帶電顯示器
|
DXN
|
只
|
1
|
福一開
|
|
6
|
電磁鎖
|
DSN-BMY
|
只
|
1
|
福一開
|
|
7
|
傳感器
|
CG5-10Q/95*140
|
只
|
3
|
福一開
|
|
8
|
套管
|
TG3-10Q/140*200
|
只
|
3
|
福一開
|
|
9
|
觸頭盒
|
CH3-10Q/150
|
只
|
3
|
福一開
|
|
10
|
靜觸頭
|
35*82 630A
|
只
|
3
|
福一開
|
|
11
|
高壓絕緣子
|
ZJ-10Q/85*140
|
只
|
3
|
福一開
|
|
12
|
照明燈
|
CM-1
|
只
|
1
|
福一開
|
|
13
|
凝露控制器
|
NK-M 220V 嵌入式
|
只
|
1
|
福一開
|
|
14
|
加熱板
|
JDR
|
只
|
1
|
福一開
|
|
15
|
柜頂小母線
|
CM2-15
|
只
|
1
|
福一開
|
|
16
|
MJ1接線端子
|
MJ1
|
只
|
1
|
福一開
|
|
柜號：G4 高壓出線柜
|
|
序號
|
元件名稱
|
型號規格
|
單位
|
數量
|
備注
|
|
1
|
真空斷路器
|
XSLVS1-12/630-25 手車式
|
只
|
1
|
上聯電氣
|
|
2
|
電流互感器
|
LZZBJ9-10 口/5 0.5
|
臺
|
3
|
三愛互感器
|
|
3
|
帶電顯示器
|
DXN
|
只
|
1
|
福一開
|
|
4
|
零序電流互感器
|
LXK-120
|
只
|
1
|
三愛互感器
|
|
5
|
避雷器
|
HY5WZ-17/45
|
組
|
1
|
福一開
|
|
6
|
接地開關
|
JN15-12
|
臺
|
1
|
上海欽盟配套
|
|
7
|
微機保護裝置
|
XSL-680
|
臺
|
1
|
上聯電氣
|
|
8
|
電磁鎖
|
DSN-BMY
|
只
|
1
|
福一開
|
|
9
|
傳感器
|
CG5-10Q/95*140
|
只
|
3
|
福一開
|
|
10
|
觸頭盒
|
CH3-10Q/150
|
只
|
6
|
福一開
|
|
11
|
靜觸頭
|
35*82 630A
|
只
|
6
|
福一開
|
|
12
|
套管
|
TG3-10Q/140*200
|
只
|
3
|
福一開
|
|
13
|
高壓絕緣子
|
ZJ-10Q/85*140
|
只
|
3
|
福一開
|
|
14
|
照明燈
|
CM-1
|
只
|
1
|
福一開
|
|
15
|
凝露控制器
|
NK-M 220V 嵌入式
|
只
|
1
|
福一開
|
|
16
|
加熱板
|
JDR
|
只
|
1
|
福一開
|
|
17
|
柜頂小母線
|
CM2-15
|
只
|
1
|
福一開
|
|
18
|
MJ1接線端子
|
MJ1
|
只
|
1
|
福一開
|
