多釜串聯返混性能測定實驗裝置是化工專業教學中的核心實驗設備，它主要用于研究物料在反應器內的停留時間分布，揭示返混對化學反應過程的影響。

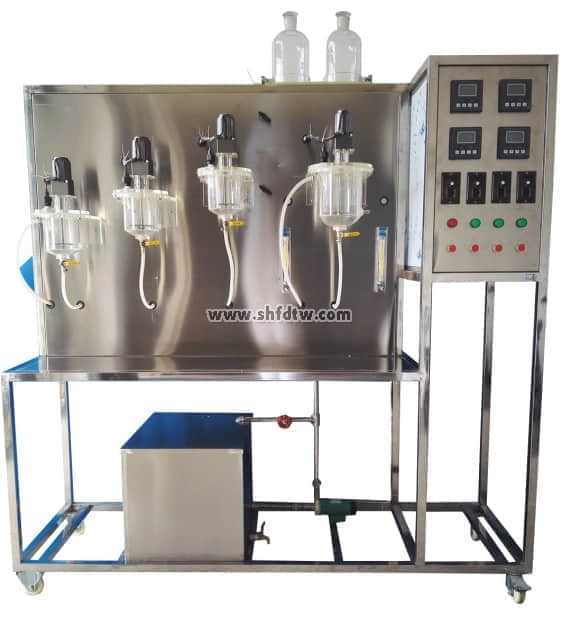

TW-GY313多釜串聯返混性能測定實驗裝置

探索化工奧秘：TW-GY313多釜串聯返混性能測定實驗裝置

在燒杯與反應釜之間，藏著化工生產的核心奧秘

同學們，作為職業院校的化工專業教師，我今天要向大家介紹我們實驗室內一位重要的"伙伴"—TW-GY313多釜串聯返混性能測定實驗裝置。這臺裝置不僅是我們理解反應器原理的橋梁，更是將抽象理論轉化為具體實踐的重要工具。

裝置簡介：什么是多釜串聯返混性能測定裝置

多釜串聯返混性能測定實驗裝置是化工專業教學中的核心實驗設備，它主要用于研究物料在反應器內的停留時間分布，揭示返混對化學反應過程的影響。

所謂"返混"，是指不同時刻進入反應器的物料之間的混合，這種現象會直接影響反應效率與產品收率。

我們使用的TW-GY313裝置采用脈沖示蹤法測定停留時間分布，通過電導儀實時檢測記錄各反應器出口示蹤劑的濃度，最終通過軟件處理得到各項參數。

這套裝置通常由有機玻璃反應釜、轉子流量計、水箱、水泵、攪拌電機、數顯電導率儀、中央處理器和觸摸屏等組成，整合在一個高品質鋁合金型材框架內，移動方便，操作簡單。

教學功能：我們從中學到什么

在多釜串聯實驗中，我們能夠?qū)崿F(xiàn)多個教學目標：

了解停留時間測定原理：通過直觀的數據和曲線，同學們可以深入理解物料在反應器內停留時間的測定原理，加深對返混概念的理解。

掌握停留時間分布測定方法：學會如何測定某一反應器中物料的停留時間分布，并進行相關計算。

對比不同反應器性能：通過對比單釜、三釜串聯等不同配置下的實驗結果，理解反應器結構對反應過程的影響。

培養工程化思維：裝置配套的工程化標識，包含設備位號、管路流向箭頭及標識等，讓學生學會工程化管路標識認知，培養工程化理念。

技術參數：揭開裝置的神秘面紗

TW-GY313多釜串聯返混性能測定實驗裝置具有以下技術特點：

反應釜容積：1.0L釜3個，3.0L釜1個，全部由有機玻璃制成，便于觀察內部流動情況
流量范圍：水流量40L/h，通過玻璃轉子流量計計量
攪拌系統：交流可調速電機，轉速90-600r/min，無級變速調節
檢測系統：數字電導儀，測量范圍0-2000μS/cm，自動溫度補償
控制系統：一體機平板觸摸電腦，中央處理器執行速度0.64μs
外形尺寸：1800×550×1800mm（長×寬×高），可移動式設計

實驗原理：返混與反應器設計

在理想反應器中，連續管式反應器不存在返混，而連續釜式反應器的返混程度達到最大化。但實際工業生產中的反應器處于這兩者之間。

多釜串聯模型正是處理這一問題的有效方法——通過將反應器沿軸向分為N個等容全混釜串聯，來模擬實際反應器的返混程度。

模型參數N代表了反應器的返混程度，N越大，返混程度越小。當N趨于無窮大時，多釜串聯模型趨于平推流反應器；當N=1時，即為全混流反應器。

通過測定不同配置下的停留時間分布，我們可以計算方差和模型參數N，進而量化評價反應器的性能。

實驗操作：我們?nèi)绾瓮瓿蓪?shí)驗

在進行多釜串聯返混實驗時，我們通常遵循以下步驟：

準備工作：檢查裝置，確保水箱水位適當，管路連接正確，電路接線安全。
系統調節：?jiǎn)?dòng)水泵，調節轉子流量計，使流量穩定在40L/h左右。
示蹤劑注入：采用脈沖法注入示蹤劑（通常是KCl溶液），每次注入約1-6mL。
數據采集：通過電導儀檢測各反應釜出口處示蹤劑濃度變化，并由系統自動記錄數據。
數據處理：軟件會自動計算平均停留時間、方差及模型參數N，并繪制停留時間分布曲線。
結果分析：對比不同條件下的實驗結果，理解返混對反應器性能的影響。

教學應用：理論與實踐的結合

在多年教學實踐中，我發現多釜串聯實驗?zāi)軌驇椭鷮W(xué)生打通理論與實踐的壁壘。具體來說：

抽象概念具體化：停留時間分布、返混等抽象概念通過實驗變得直觀可見。

工程思維培養：學生學會如何通過實驗數據評價反應器性能，為將來從事化工設計、生產打下基礎。

解決問題能力：實驗中會遇到各種問題，如示蹤劑混合不均、數據波動等，解決這些問題的過程本身就是寶貴的學習經驗。

值得一提的是，有研究對多釜串聯實驗進行了改進，加入了一個并行的大釜對照反應器，使學生能更直觀地了解系統流動特性，理解多釜串聯模擬理想反應器的實際意義。
