TW-RG705穩態平板法測定絕熱材料導熱系數實驗裝置
穩態平板法測定絕熱材料導熱系數實驗教學與實踐
掌握導熱系數測定技術，理解材料熱物性
在傳熱學實驗教學中，測定絕熱材料的導熱系數是一項基礎而重要的實驗內容。TW-RG705穩態平板法測定絕熱材料導熱系數實驗裝置正是為此設計的一款教學設備，通過它可以直觀驗證導熱基本定律，掌握熱物性測量方法，培養實驗技能與科學思維。
實驗基本原理
穩態平板法是基于一維穩態導熱過程的基本原理測定材料導熱系數的方法。
根據傅里葉定律，在一維穩態導熱情況下，通過薄壁平板的導熱量Q與平板兩面的溫差Δt成正比，與平板厚度δ成反比，與材料的導熱系數λ成正比。其數學表達式為：
Q = λ?Δt?F/δ
其中，Q為導熱量（W）；λ為導熱系數（W/m?℃）；Δt為平板兩面溫差（℃）；F為垂直熱流方向的導熱面積（m2）；δ為平板厚度。
測定這些參數后，可計算出材料的導熱系數：
λ = Q?δ/(Δt?F)
需要特別說明的是，這樣得到的導熱系數是材料在平均溫度t = (t_R + t_L)/2下的導熱系數值。通過在不同平均溫度條件下測量一系列λ值，可以進一步確定導熱系數與溫度的關系曲線λ=f(t)，這對于理解材料熱性能隨溫度變化的規律具有重要意義。

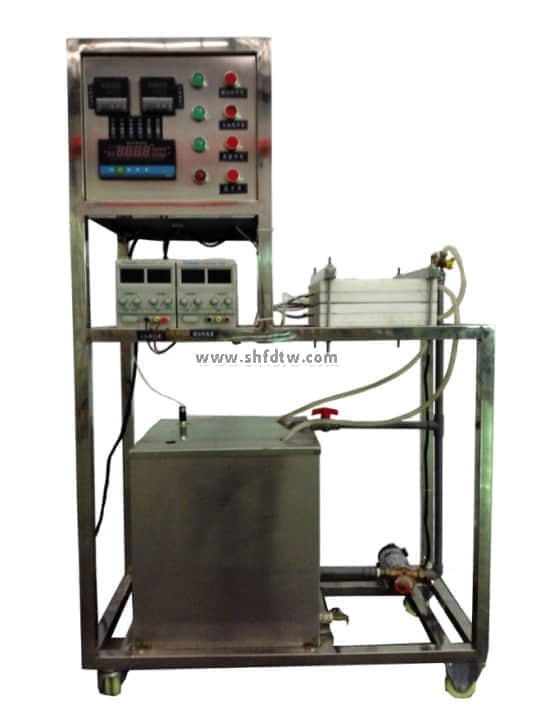

TW-RG705實驗裝置結構
TW-RG705實驗裝置采用精密機械設計與智能控制系統，確保了實驗數據的準確性和可靠性。
核心組件包括：
-
加熱系統：主加熱器布置在中央部位，周圍設有四個輔助加熱器，通過專用的溫度跟蹤控制器使主加熱器以外的四周保持與中間主加熱器的溫度相一致，防止熱流量向旁側散失。這種設計確保了一維導熱條件的實現。
-
測量系統：采用熱電偶測溫，主加熱器的中心溫度和水套冷面的中心溫度用多個熱電偶埋設在銅板上來測量。主加熱器的電功率可以用電壓表和電流表測量。
-
試件安裝系統：兩塊方形薄壁平板試件被夾緊在加熱器的上下熱面和上下水套的冷面之間，接觸面設有銅板以確保溫度分布均勻。
該裝置的實際導熱計算面積通常為200×200mm2，試件厚度可實測，主加熱器電阻約為100Ω，試件最高加熱溫度一般不超過80℃。
實驗步驟與操作要點
為確保實驗順利進行并獲取準確數據，需遵循以下步驟：
-
試件安裝：將兩個平板試件仔細安裝在加熱器的上下兩面，確保試件表面與銅板嚴密接觸，不應有空隙。安裝到位后，應在上面施加一定重物，使各部件緊密接觸。
-
系統檢查：連接各電路，將熱電偶導線接到對應的接線端子上。打開總電源開關，檢查各熱電偶信號是否正常。打開水泵開關，檢查冷卻水通路工作狀態。
-
加熱過程：接通主加熱器電源，調節到合適電壓（建議由低至高間隔5V或10V逐漸分段加熱）。然后開啟輔助加熱器電源，使輔助加熱器電壓與主加熱器電壓接近。嚴禁一次性加溫超過75℃。
-
數據記錄：待溫度基本穩定后，每隔一段時間進行一次電功率和溫度測量，記錄熱面溫度tR、冷面溫度tL、主加熱器電壓U和電流I等數據。
數據處理與誤差分析
實驗數據的處理與分析是實驗教學的重要環節：
導熱系數計算：根據公式λ = Q?δ/(Δt?F)計算導熱系數，其中Q = U?I（主加熱器電功率），Δt = t_R - t_L（試件兩面溫差）。
溫度關系確定：計算平均溫度t = (t_R + t_L)/2，將不同平均溫度下測定的材料導熱系數在λ-t坐標中繪制關系曲線，分析導熱系數隨溫度變化的規律。
誤差控制：傳統穩態平板法實驗臺存在穩定時間長、精度低的問題，而優化后的實驗臺通過改進熱保護電氣控制系統、水冷系統、熱功率測量系統等，可使測量精度提高5.5%，穩定時間縮短50%以上。
近年來，研究者提出了"等溫絕熱法"來測量散熱速率，利用Excel圖表對數據進行二次曲線擬合，再對所得二次函數求導，得到穩態時的溫度變化率，有效減小了測量誤差。
實驗教學意義
穩態平板法測定絕熱材料導熱系數實驗在熱工類課程教學中具有重要價值：
該實驗能幫助學生鞏固和深化穩態導熱過程的基本理論，學習測定導熱系數的實驗方法和技能，并掌握誤差分析方法。
通過親自動手操作，學生能夠直觀理解一維穩態導熱規律，掌握溫度測量、功率控制及數據處理等實用工程技能。
在職業院校教學中，我們鼓勵學生通過分組方式制備不同測試樣品，通過組內合作討論和組間參數交流，既能鍛煉學生的邏輯思維和創新實踐能力，也能提升實驗教學效果。
結語
TW-RG705穩態平板法測定絕熱材料導熱系數實驗裝置是熱工實驗教學中的重要設備，通過它可以讓學生直觀理解導熱規律，掌握熱物性測量方法，培養嚴謹的科學態度和實驗技能。
在實驗過程中，我們特別強調操作規范性和數據分析的科學性，這些能力對學生未來從事熱能工程、建筑材料、節能技術等領域的工作都具有重要基礎意義。
作為職業院校的教師，我們應充分利用這類實驗設備，將理論教學與實踐能力培養緊密結合，為學生職業發展奠定堅實基礎。
