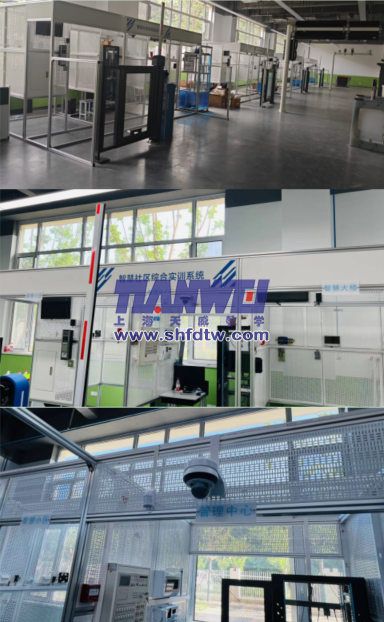

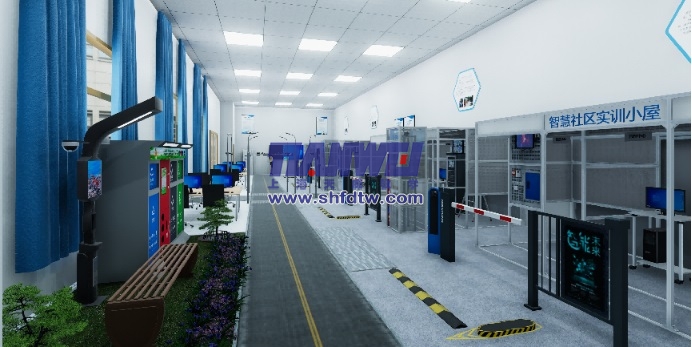

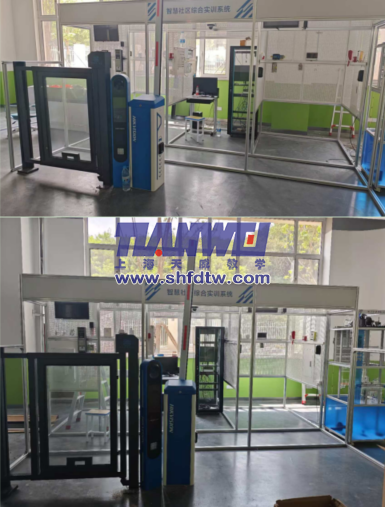

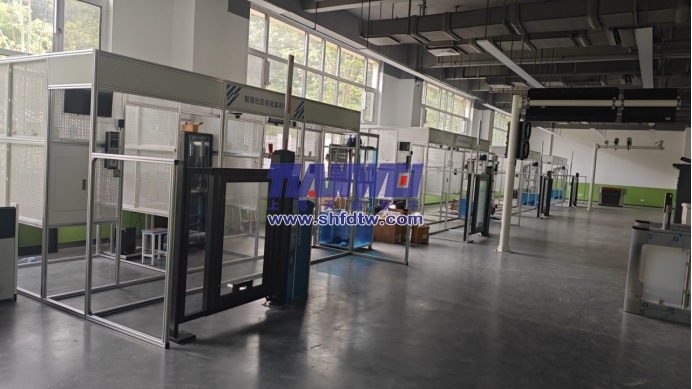

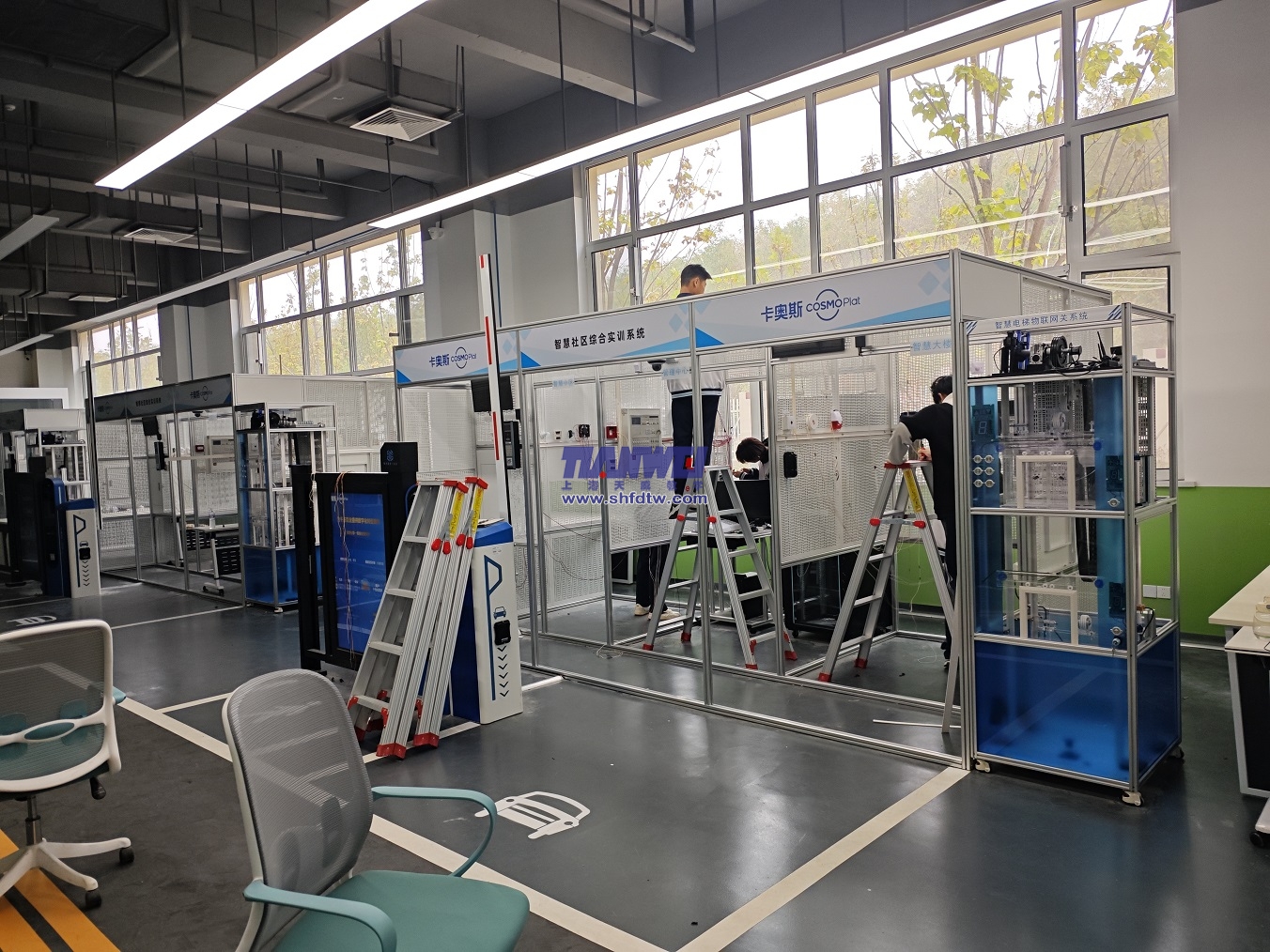

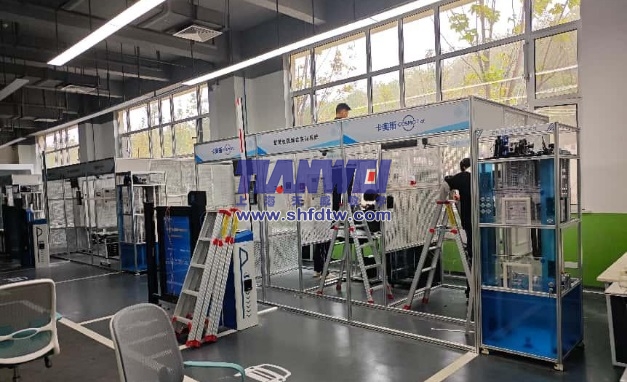

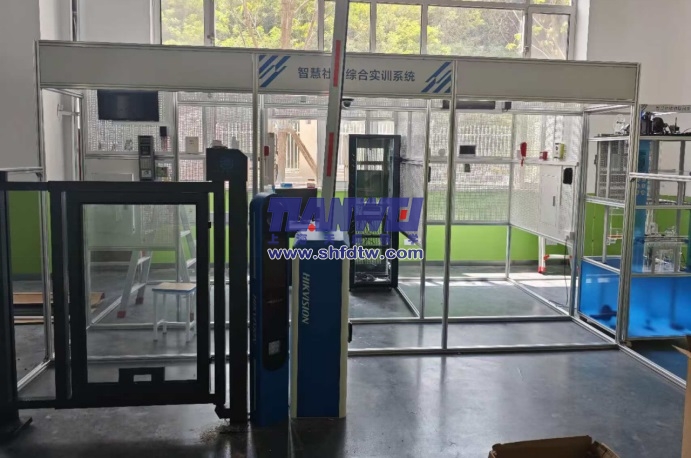

TWLY-90智慧社區小屋
1）對講門禁系統
系統配置有單元門口主機、單戶門口機、室內可視對講模塊、非可視對講模塊、通訊轉換模塊、聯網器、管理中心機等器件，可完成可視對講門禁及室內安防系統的線路鋪設、連接和功能調試。
2）消防系統
系統配置有消防報警主機、智能光電感煙探測器、智能電子差定溫感溫探測器、總線隔離器、手動報警按鈕、編碼單輸入模塊、編碼單輸入/單輸出模塊、消火栓報警按鈕、火警聲光警報器、編碼器等器件，可進行器件的選擇、檢測、安裝、消防聯動系統的線路鋪設、連接、系統調試、編程和運行任務。
3）安防系統
系統配置有門磁開關、家用緊急求助按鈕、被動紅外空間探測器、被動紅外幕簾探測器、燃?xì)馓綔y(cè)器、主動紅外對射報警器，可實現對講門禁和室內安防聯動、視頻監控及周界防范功能。
4）視頻監控系統
系統配置有高速球云臺攝像機、一體化槍型攝像機、紅外攝像機、室內全方位云臺、矩陣主機、彩色監視器、硬盤錄像機等器件，可進行器件的選擇、檢測和安裝。完成視頻監控系統的線路鋪設和連接。通過系統模塊的參數設置和編程，實現監視器的視頻監控、畫面切換和報警聯動錄像等功能。
5）綜合布線系統
系統配置有RJ45配線架、以太網交換機、電話程控交換機、電話配線架、底盒、電話模塊、網絡模塊、電話機、RJ11水晶頭、RJ45水晶頭等器件，可完成綜合布線系統的水平布線、垂直布線、線槽布線，實現指定模塊的線路連接（端接）。通過系統模塊的參數設置和編程，實現終端電話呼叫、信息插座功能測試。
6）DDC監控系統
系統配置有DDC控制器、時間模塊、LON網絡適配器、編程軟件、組態軟件、射燈、照度探測器，能進行DDC通道編程配置、照明監控編程、上位監控工程通訊連接、動畫組態等工作任務。

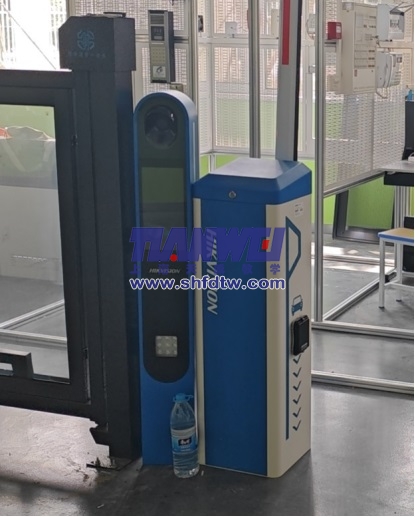

7）車牌識別系統
高清晰:400萬像素高清攝像機,最大分辨率可達2688*1520,幀率高達25fps
集成度高:集攝像機、顯示屏(LED/LCD/無屏可選)、補光燈、鏡頭、喇叭功放于—體,有效節省施工布線成本
顯示屏:支持LCD/LED
內置高亮LED燈,智能補光技術,滿足不同場景需求
支持電動變焦鏡頭,便于調試
識別車牌種類多:支持識別符合GA36《中華人民共和國機動車號牌》標準的車牌類型;
授權名單控制:支持授權名單的導入及對比,可直接聯動道閘開閘,支持脫機運行
支持智能化視頻檢測抓拍,實現機動車精準抓拍識別,準確率99.9%以上
支持跟車不落桿,實現快速通行
機箱表面采用抗紫外線靜電噴塑工藝,不起皮,不褪色,防塵防水等級符合室外設備IP54級別要求
一體化結構設計,布線簡單,調試方便

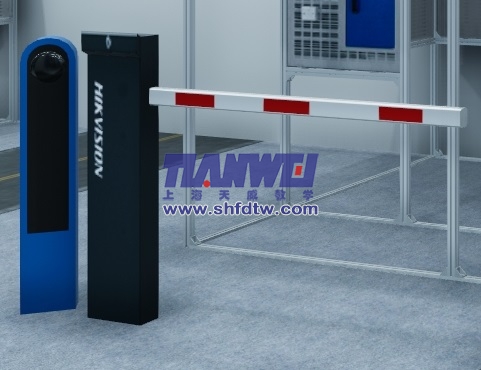

8）車輛道閘系統
直流變頻功能:抬桿和落桿速度可以獨立調節，可以實現高速抬桿，快速通行;
全向道閘:不區分左右向，場景適應性強
行星齒輪:傳動效率高，性能穩定
快速開閘，最快可達0.6/0.9/1.5S (2/3/4米)
支持遇阻反彈，開優先保護功能
免學習、按鍵微調限位位置，調試簡單
事件日志記錄、方便操作追蹤
支持紅外，地感，雷達等多種防砸
手動開閘功能:停掉情況下可使用輔助工具使道閘保持打開狀態
工作電壓：AC22OV
電機類型：直流無刷
運行噪聲：6O分貝
機箱材質：SECC

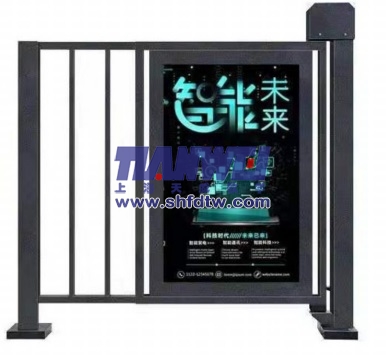

9）行人出入道閘
（1）開門角度：90°
（2）開關次數：100萬次
（3）通訊接口：RS485/TCPIP
（4）額定功率：25W
（5）卡片類型：IC/ID
（6）水平推力：150KG
（7）外形寬度：450mm
10）智慧電梯物聯網關系統
系統配置清單
|
序號 |
設備名稱 |
單位 |
數量 |
|
一、對講門禁系統 |
|||
|
1 |
管理中心機 |
臺 |
1 |
|
2 |
歐式數碼彩色可視室外主機 |
臺 |
1 |
|
3 |
電源箱 |
臺 |
1 |
|
4 |
聯網器 |
臺 |
1 |
|
5 |
多功能壁掛室內分機 |
臺 |
1 |
|
6 |
非可視壁掛室內分機 |
臺 |
1 |
|
7 |
層間分配器 |
臺 |
1 |
|
8 |
非接觸卡 ID |
張 |
1 |
|
9 |
電插鎖 |
只 |
1 |
|
10 |
門前鈴 |
|
|
|
二、消防系統 |
|||
|
1 |
火災報警控制器 |
臺 |
1 |
|
2 |
點型感煙火災探測器 |
只 |
3 |
|
3 |
點型感溫火災探測器 |
只 |
3 |
|
4 |
探測器通用底座 |
只 |
6 |
|
5 |
手動報警按鈕 |
只 |
1 |
|
6 |
消火栓報警按鈕 |
只 |
1 |
|
7 |
聲光報警器 |
只 |
1 |
|
9 |
隔離模塊 |
只 |
1 |
|
10 |
單輸入輸出模塊 |
只 |
3 |
|
11 |
電子編碼器 |
只 |
1 |
|
三、安防系統 |
|||
|
1 |
門磁開關 |
只 |
1 |
|
2 |
家用緊急求助按鈕 |
只 |
1 |
|
3 |
被動紅外空間探測器 |
只 |
1 |
|
4 |
被動紅外幕簾探測器 |
只 |
1 |
|
5 |
燃?xì)馓綔y(cè)器 |
只 |
1 |
|
6 |
主動紅外對射報警器 |
只 |
1 |
|
7 |
聲光報警器 |
只 |
1 |
|
四、視頻監控系統 |
|||
|
1 |
高速球云臺攝像機 |
臺 |
1 |
|
2 |
一體化槍型攝像機 |
臺 |
1 |
|
4 |
紅外攝像機 |
臺 |
1 |
|
5 |
彩色監視器 |
臺 |
1 |
|
6 |
硬盤錄像機 |
臺 |
1 |
|
7 |
硬盤 |
只 |
1 |
|
8 |
安防控制箱 |
臺 |
1 |
|
9 |
視頻線纜 |
米 |
100 |
|
10 |
電源線 |
米 |
100 |
|
五、綜合布線系統 |
|||
|
1 |
RJ45超五類配線架 |
|
1 |
|
2 |
以太網交換機 |
|
1 |
|
3 |
電話程控交換機 |
|
1 |
|
4 |
110配線架 |
|
1 |
|
5 |
電話模塊 |
|
10 |
|
6 |
超五類網絡模塊 |
|
10 |
|
7 |
電話機 |
|
1 |
|
8 |
RJ11 水晶頭 |
|
1 |
|
9 |
RJ45 水晶頭 |
|
1 |
|
10 |
超五類網絡電纜 |
|
1 |
|
11 |
三類電話電纜 |
|
1 |
|
12 |
模塊面板 |
|
10 |
|
六、DDC控制器 |
|||
|
1 |
網絡適配器 |
|
1 |
|
2 |
編程軟件 |
|
1 |
|
3 |
組態軟件 |
|
1 |
|
4 |
照度探測器 |
|
1 |
|
七、車牌識別系統 |
|||
|
八、車輛道閘系統 |
|||
|
九、行人出入道閘系統 |
|||
|
十、電梯物聯網系統 |
|||
工具及配件
|
序號 |
名稱 |
內容 |
|
1 |
工具 |
包含網線鉗、打線鉗、線纜測試儀、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或?qū)Ｓ霉ぞ摺?/span> |
|
2 |
耗材配件 |
包含PVC線槽、RJ11水晶頭、RJ45水晶頭、23芯線(紅、黑)、16芯線(黃、白)、網線、電話線等。 |
發貨清單1套的配置
|
序號 |
項目?jī)?nèi)容 |
規格、技術指標 |
數量 |
單位 |
|
1 |
智能建筑模型 |
由鋁合金型材框架和安裝布線網孔板組成，4660mm×2220mm×2330mm（長×寬×高），分為智能大樓、智能小區、管理中心和樓道等區域，智能大樓設計為兩層結構，器件采用自攻螺絲和工程塑料卡件配合安裝。 |
1 |
臺 |
|
2 |
安裝布線網孔板 |
780mm×750mm |
26 |
塊 |
|
710mm×390mm |
1 |
塊 |
||
|
1500mm×260mm |
3 |
塊 |
||
|
1500mm×500mm |
3 |
塊 |
||
|
1500mm×400mm |
1 |
塊 |
||
|
3 |
總電源箱 |
空氣開關 |
1 |
套 |
|
4 |
安防控制箱 |
AC24V、DC12V/5A、DC18V/1.5A |
1 |
套 |
|
5 |
消防控制箱 |
DC24V/2A、24V繼電器 |
1 |
套 |
|
6 |
DDC控制箱 |
DC24V/5A 24V繼電器 |
1 |
套 |
|
8 |
鋼凳 |
Φ300mm×450mm（圓×高） |
1 |
把 |
|
7 |
電腦桌 |
|
1 |
張 |
|
9 |
鋁人字梯 |
900mm×250mm×1200mm（長×寬×高） |
2 |
把 |
|
10 |
工程塑料卡件 |
20mm×10mm×11mm（長×寬×高） |
500 |
個 |
