聯接與配合實測繪圖訓練組合裝置

項目

參數

項目

參數

外形尺寸

410mm×310mm×100mm

重量

5(kg)

常用聯接與配合組件（17 件/套）

螺紋聯接：外六角螺栓聯接、內六角螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊定螺釘連接

軸承聯接與配合：深溝球軸承、圓錐滾子軸承及推力球軸承聯接與配合

鍵聯接與配合：平鍵、矩形花鍵聯接與配合

銷聯接與配合：圓柱、圓錐銷連接與配合

齒輪傳動聯接與配合：圓柱齒輪傳動、齒輪與齒條傳動、圓錐齒輪傳動、渦輪與蝸桿傳動

測量工具

游標卡尺、外徑千分、專用鋃頭、外六角扳手、內六角扳手、尖嘴鉗、螺絲刀等

類 型

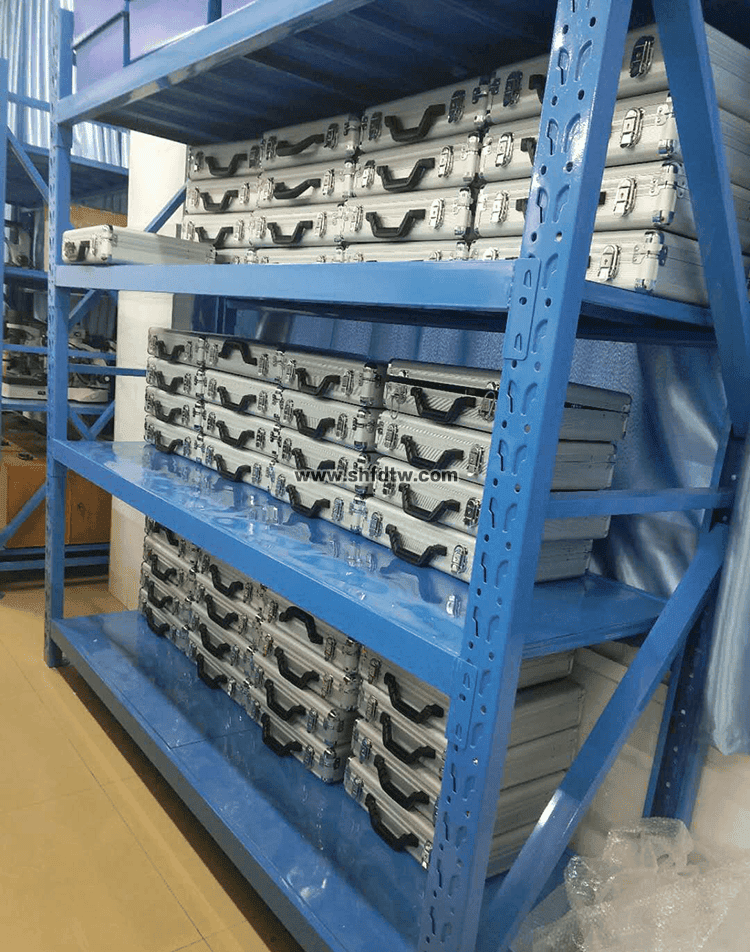

便攜組合式(檢測零件、測量工具及指導書均放在一個精制的綜色箱子里)

訓練模式

訓練內容

1、看圖找組件訓練；

2、組件拆裝訓練；

3、組件測量訓練；

4、組件組合繪圖訓練。

練一 螺紋聯接繪圖訓練

訓練二 軸承聯接與配合繪圖訓練

訓練三 鍵連接與配合繪圖訓練

訓練四 銷連接與配合繪圖訓練

訓練五 齒輪傳動連接與配合繪圖訓練
