TW-SNY35D風光互補發電教學實驗實訓平臺

一、產品概述

    風光互補發電教學實驗實訓平臺是集于太陽能發電及風力發電為一體的新型教學實驗系統?？赏瓿娠L力發電和太陽能發電及基站的供電及并網逆變電源系統集成的相關實驗及教學演示?？梢詭椭鷮W生，進一步理解風力發電及太陽能光伏發電系統的理念、系統集成原理、單元組成、部件認知等方面的學習和工程實際應用技能。

二、產品特點

◆ 系統實驗平臺集成了室內溫/濕度儀，讓使用者操作起來更直觀。

◆ 系統采用32位數字化DSP技術，對蓄電池充放電進行全智能化的管理。

◆ 系統DC-AC并網同步電源，采用高頻脈沖調制技術。具有小體積、高效率及高功率因數輸出。

◆ 系統面板上采用直觀的數字表和液晶顯示，讓用戶了解當前系統工作狀態。

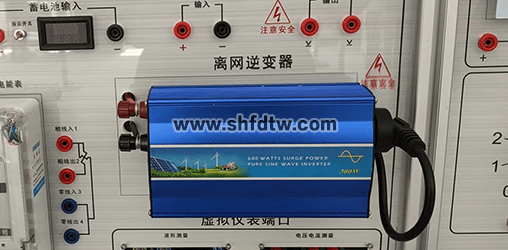

◆ 系統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能。

◆ 風光互補并網發電實訓系統，可以讓實訓學生自行拆裝移動，使用簡便、無噪音、無污染。

◆ 系統增加市電與風光互補發電切換模塊，讓實驗更具操作性。

◆ 增加分布式供電原理與實驗電路，讓學生增加對新知識的理解

三、主要技術規格參數

1、系統規格

1.1 工作電壓：≥12/24V DC  380VAC

1.2 最大電流：≥10A

1.3 最大功率：≥3500W

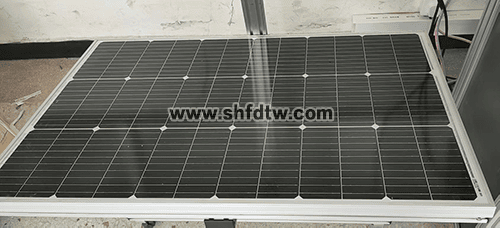

2、單晶硅太陽能電池規格

2.1 組件尺寸(L*W*H)：≥820*580*30mm

2.2 最佳功率：≥90W；

2.3 最佳工作電壓：≥19.5V；

2.4 最佳工作電流：≥4.61A；

2.5 短路電流：≥5.07A；

2.6 開路電壓：≥23.3V；

2.7 模擬小太陽模塊：220VAC  500W金鹵燈或1000W自然色太陽投光燈

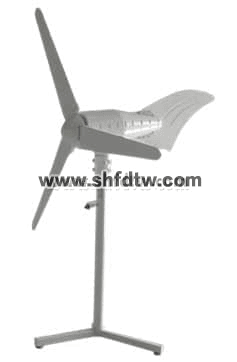

3、永磁同步風機力發電機參數

3.1 底座采用≥5mm冷軋鋼板鈑金制作，立桿采用厚壁鋼管焊接而成，與底座對接在一起，底部配裝有4個高承重的福馬輪。

3.2 額定功率：≥100W；

3.3 最大功率：≥120W；

3.4 啟動風速：≥2.0m/s；

3.5額定風速：≥10.5m/s；

3.6 安全風速：≥55m/s；

3.7 主機凈重：≥6kg；

3.8 風輪直徑：≥1.15m；

3.9 額定電壓：≥24V；

3.10 葉片數量：≥3片；

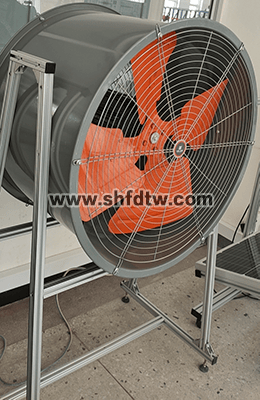

4、模擬風洞模塊

4.1 采用矩形管和方管焊接，底部配裝有≥4個高承重的福馬。

4.2 轉速：≥1450r/min；

4.3 葉角：≥15deg；

4.4 風量：≥9393m3/h；

4.5 風壓：≥196Pa；

5、風光互補控制器規格

風光互補控制器

◆ 工作電壓：≥12VDC

◆ 充電功率：≥520W

◆ 光伏功率：≥150W

◆ 風機功率：≥400W

◆ 充電最大電流 ≥35A；

◆ 充電方式：PWM脈寬調制

◆ 充電最大峰值電流 35A

◆ 過放保護電壓 11V

◆ 過放恢復電壓 12.6V

◆ 輸出保護電壓 16V

◆ 控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；

◆ 負載為100W以下的12V/24V直流負載，控制單元一通道為常開輸出，另一通道為多類定時輸出（光控開、光控關，定時開、定時關，）。

6、三相混合逆變器

6.1 尺寸（寬×高×深）：≥534*440*232mm；

6.2 直流最大輸入電壓：≥1100V；

6.3 直流最大MPPT電流：≥20A；

6.4 直流最大MPPT短路電流：≥40A；

6.5 直流啟動電壓：≥160V；

6.6 直流MPPT電壓范圍：≥150V~1000V；

6.7直流MPPT路數：≥2；

6.8 交流額定輸出功率：≥12000W；

6.9 交流最大輸出功率：≥13200W；

6.10 交流最大輸出電流：≥20A；

6.11 交流最大輸入功率：≥18000W；

6.12 交流最大輸入電流：≥27.3A；

6.13 支持RS485通信，支持并機系統功能。

7、電表規格

7.1 電壓量程: AC400V/100V；

7.2 電流量程: AC5A/1A；

7.3 頻率：45-65Hz；

7.4 通訊：RS485通訊接口，MODBUS-RTU協議；

7.5 環境：工作溫度:-10～55℃，儲存溫度:-20～85℃；

8、負載：

8.1 照明燈：1個,電壓≥220V,功率≥5W；

8.2 三色燈：1個，電壓≥220V ，帶折疊短桿；

8.3 軸流風機：1個，電壓≥220V，尺寸≥110mm*110mm*25mm（長*寬*高）；

◆ 蜂鳴器：×1個

◆ 實驗臺面板設置有直流輸出端口，設有阻性，感性負載，方便完成不同負載

9、電池：閥控式密封鉛酸蓄電池

9.1 額定電壓：12V

9.2 額定容量：12Ah

9.3 充電方法（恒壓），循環︰峰值充電電流為5.6A

10、系統外形尺寸：

長1470×寬800×高1570（㎜）附滾輪方便推動至戶外教學。

11、監控軟件

11.1 PC監控模塊：監控主機、監控軟件。

11.2 顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。

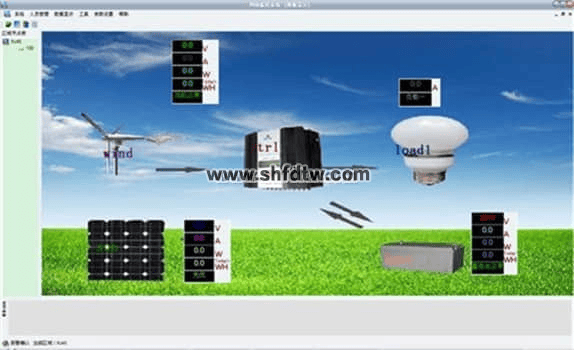

風力發電系統工作主界面

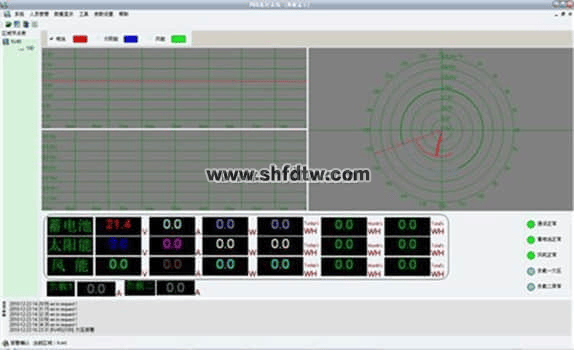

風力電系統工作數據主界面（可切換不同曲線界面）

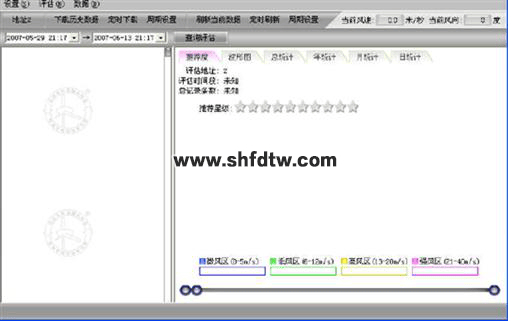

當前風資源數據主界面

四、教學及研究實訓項目

一 光伏發電系統基本認識實驗

1.1 光伏發電系統組成部分基本認識實驗

1.2、控制柜基本認識：

2.1 太陽能電池板開路電壓測試實驗

2.2 太陽能電池板短路電流測試實驗

2.3 太陽能電池板IV特性測試實驗

2.4 太陽能電池板最大功率輸出特性實驗

2.5 太陽能電池板填充因子計算實驗

2.6 太陽能電池板轉換效率計算實驗

2.7 開路電壓與相對光強的函數關系

2.8 短路電流與相對光強的函數關系

2.9 太陽能電池板PV特性測試實驗

2.10 太陽能電池板暗伏安特性測試實驗

2.11 太陽能電池板輸出特性測試實驗

2.12 串聯電阻對填充因子的影響實驗

2.13 并聯電阻對填充因子的影響實驗

2.14 太陽能電池光譜特性測試實驗

2.15 太陽能電池串聯開路電壓測試實驗

2.16 太陽能電池串聯短路電流測試實驗

2.17 太陽能電池并聯開路電壓測試實驗

2.18 太陽能電池并聯短路電流測試實驗

2.19 負載特性實驗

三、太陽能蓄電池控制器實驗系列

3.1 太陽能蓄電池充電控制實驗

3.2 太陽能蓄電池放電實驗

3.3 蓄電池電流電壓測量實驗

3.4 蓄電池電量估測實驗

3.5 控制環境溫度測量實驗

3.6  MPPT閉環給定實驗

3.7  DC-DC升壓實驗

3.8  DC-DC降壓實驗

四 太陽能應用實驗系列

4.1 太陽能LED顯示實驗

4.2 太陽能直流風扇實驗

4.3 太陽能直流電機實驗

4.4 太陽能交流燈源實驗

五 太陽能發電控制器阻抗變換實驗9

六 太陽能光伏逆變器實驗系列

七 太陽能發電系統綜合設計實驗

八 太陽能電池板方陣安裝實訓

九 風機部分
